L'historique
PPCM : Premier Paper Converting Machinery est une société Américaine qui depuis 55 ans, conçoit des machines pour la découpe et le montage de croisillons en carton compact et carton ondulé. L’entreprise est basée dans la banlieue de Milwaukee (WI), c’est une société familiale dirigée par la deuxième génération des fondateurs.
Toutes les machines, ainsi que les tous les outils (couteaux, lames) utilisés sur les machines, sont fabriqués par l’usine.
Les machines sont équipées d’automates et de servomoteurs pour obtenir une précision et une efficacité maximales.
Jusqu’en 2010, PPCM était liée par un contrat d’exclusivité à un fabricant de croisillons en Europe qui ne lui permettait pas de vendre ses machines à d’autres cartonnages européens. PPCM a décidé de ne pas renouveler ce contrat et a vendu depuis, plusieurs machines en Europe.
Voici les principales machines proposées par PPCM :
Découpe de croisillons en carton compact

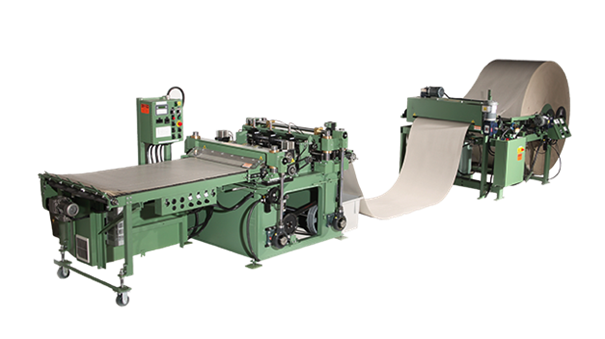

Modèle 195
Machine automatique qui découpe des croisillons à partir d’une bobine de papier. L’avance de la machine est commandée par servomoteur et contrôlée par automate, garantissant rapidité et précision. Les croisillons sont découpés à plat par des outils mâles et femelles placés dans des cassettes amovibles. Ce système permet aux clients de pouvoir utiliser tous types d’outils et de produire tous types de croisillons sur la même machine.
Caractéristiques standards :
Encombrement 8.2m x 2m x 1.5m LxWxH
Capacité 910mm largeur maxi bobine
30mm largeur mini bobine
1830mm diamètre bobine
Pression d’air 6 bar
Puissance 8.25 kW
Format maxi croisillon 910mm x 355mm Largeur x Hauteur
Format mini croisillon 7.5mm x 19mm Largeur x Hauteur
Format maxi bande 910mm x 910mm
Format mini bande 7.5mm x 19mm
Epaisseur carton Maximum 1.4mm / Minimum 0.5mm
Découpe de croisillons en carton ondulé

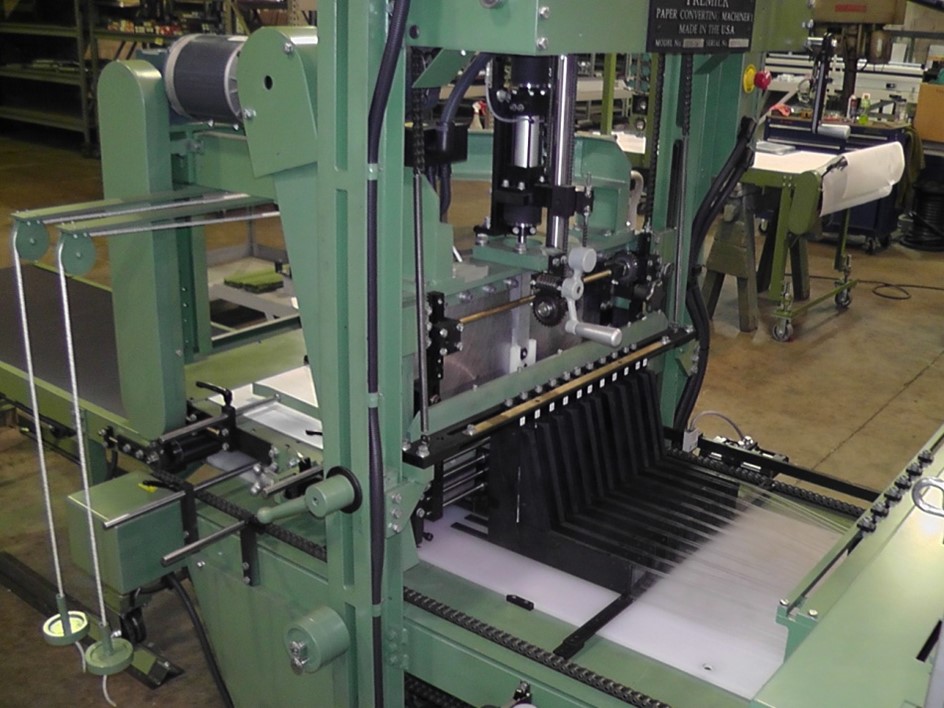

Modèle 209
La machine de découpe automatique de croisillons en carton ondulé est simple d’utilisation, très rapide et conçue pour vous accompagner dans l’évolution technique de vos produits, garantissant ainsi la pérennité de votre investissement. Avec la même machine, vous pourrez réaliser des croisillons avec un échancrage droit ou en « V » pour faciliter le montage. Des croisillons autobloquants avec un échancrage en forme de crochet.
En achetant l’option porte-bobine, vous pourrez avec la même machine, produire des croisillons en carton compact.
VIDEO : Cliquez ici
Option margeur automatique : Cliquez ici
Caractéristiques standards :
Encombrement 8.2m x 2.9m x 1.5m Longueur x largeur x Hauteur
Capacité 1270mm largeur maxi feuille
660mm largeur mini feuille
Pression d’air 6 bar
Puissance électrique 15.4 kW
Format maxi croisillon 1270mm x 355mm largeur x Hauteur
Format mini croisillon 75mm x 50mm largeur x Hauteur
Format maxi bande 1270mm x 600mm
Format mini bande 75mm x 50mm
Epaisseur carton compact Maximum 1.4mm Minimum 0.5mm
Epaisseur carton ondulé Maximum 6.3mm Minimum 1mm
Precision de coupe 0.4mm
Monteuses de croisillons

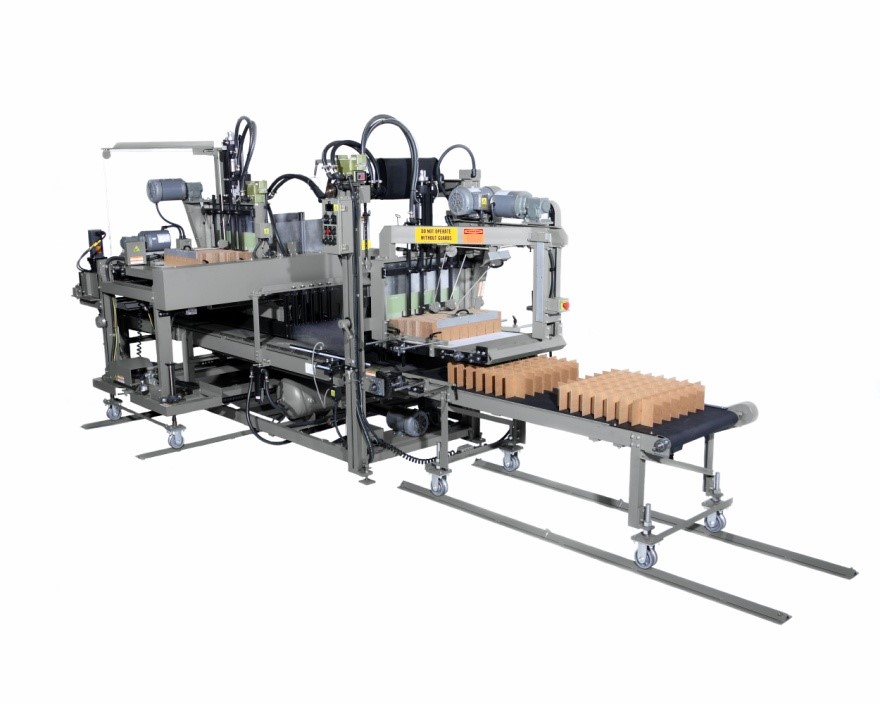

Multi-Cell 91
Cette machine a été conçue pour assembler à des cadences élevées des croisillons pour les bouteilles de vin, de bière et pour l’industrie du verre en général. Elle accepte du carton compact, de l’ondulé.
En ajoutant un collapser en option, la machine pour fonctionner avec un seul opérateur.
Caractéristiques standards :
Encombrement 6m x 1.8m x 3m Longueur x largeur x Hauteur
Pression d’air 6.9 bars
Puissance 4.5 kW
Format maxi croisillons 609mm x 609mm x 356mm
Format mini croisillons 152mm x 152mm x 76mm
Format mini cellule sens machine 32mm
Format mini cellule sens travers 35mm
Nombre maxi croisillons transversaux 6
Hauteur maxi croisillons 355mm
Hauteur mini croisillons 76mm
Epaisseur carton Maximum 7mm Minimum 0.55mm
Vitesses moyennes de production :
12 cellules (3x2 croisillons) – 54 (compact), 47 (ondulé) casiers/minute
24 cellules (5x3 croisillons) – 52 (compact), 42 (ondulé) casiers/minute
48 cellules (7x5 croisillons) – 35 (compact), 32 (ondulé) casiers/minute

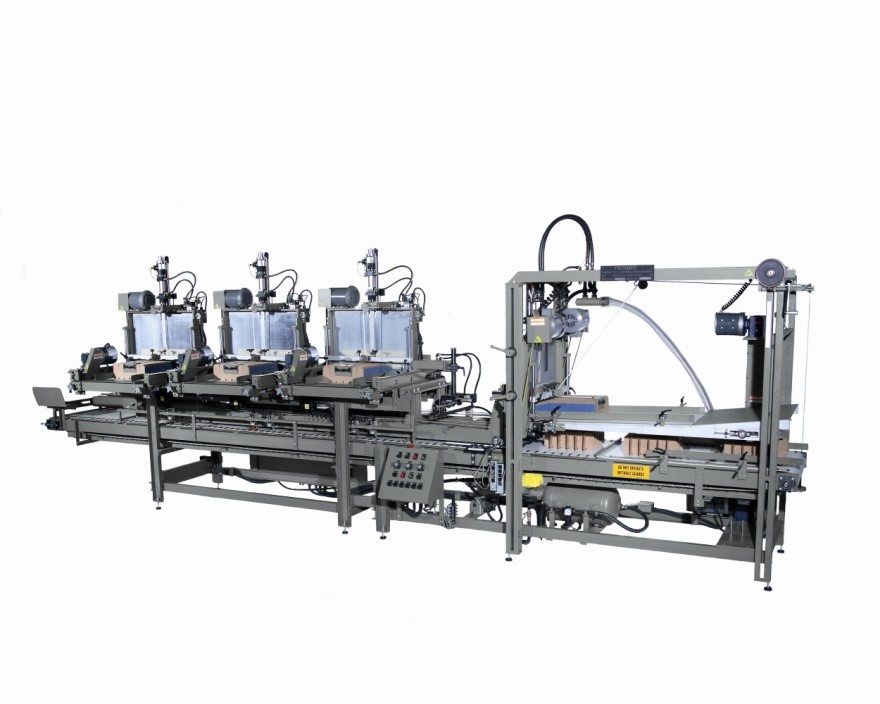

Multi-Cell 123
Machine d’assemblage pour croisillons en ondulé, équipée de 11 canaux d’alimentation dans sa version standard. Elle est entièrement programmable et peut monter des croisillons avec des cellules de formats identiques ou différents. Le format se règle avec un seul bouton.
Caractéristiques standards :
Encombrement 5m x 1.6m 2.3m Longueur x largeur x Hauteur
Pression d’air 5.3 bars
Puissance 2.1 kW
Format maxi casiers 609mm x 609mm x 203mm
Format mini casiers 152mm x 152mm x 38.1mm
Format mini cellule sens machine 8.5mm
Format mini cellule sens travers 18mm
Maximum de croisillons sens travers 11 jusqu’à 114mm – 6 jusqu’à 203mm
Hauteur maxi croisillons 203mm
Hauteur mini croisillons 38 mm
Epaisseur carton Maximum 7 mm Minimum 0.55mm
Vitesses de production moyennes :
12 cellules (3x2) – 40 casiers/minute – 2 sorties
24 cellules (5x3) – 28 casiers/minute – 2 sorties
48 cellules (7x5) – 22 casiers/minute – 2 sorties
100 cellules (9x9) – 15 casiers/minute – 1 sortie

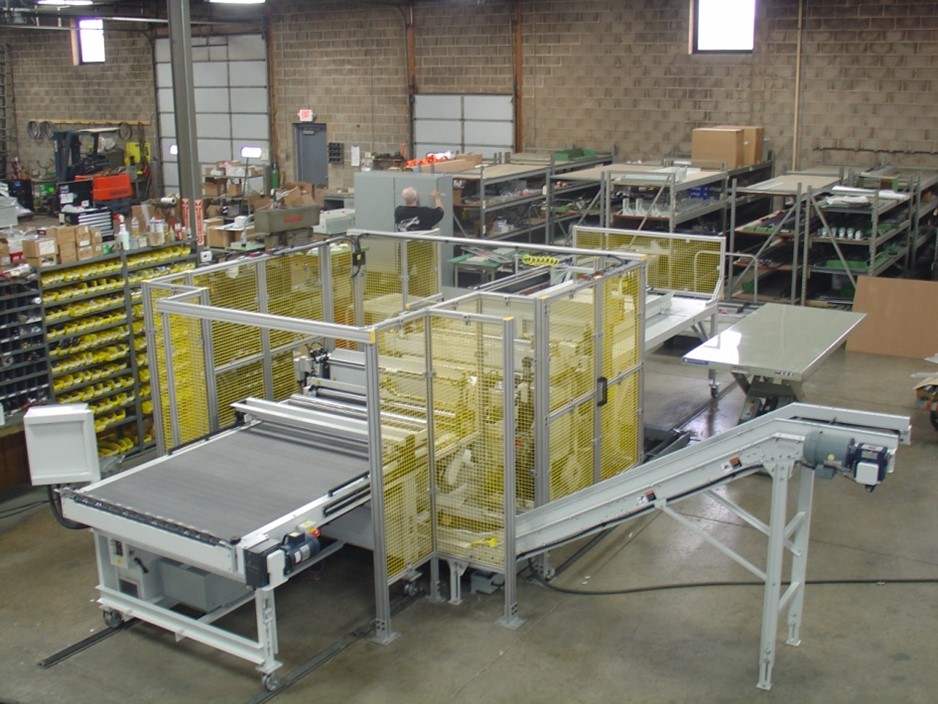

Jumbo 221
Machine pour l’assemblage de grands croisillons en carton ondulé. La machine peut être équipée en option, d’un margeur automatique.
Caractéristiques standards :
Dimensions 6m x 1.8m x 2.4m Longueur x largeur x Hauteur
Alimentation air comprimé 5.3 bars
Puissance électrique 3 kW
Format maximum des casiers 1520mm x 1270mm x 457mm (marge manuelle)
Format maximum des casiers 1270mm x 1270mm x 457mm (margeur auto.)
Format mini des casiers 152mm x 152mm x 76mm
Format mini cellule, sens poussée 19mm
Format mini cellule, sens largeur 40mm
Nombre maxi canaux en largeur 9 (Standard) jusqu’à 16 possible
Hauteur maxi des casiers 457mm
Hauteur mini des casiers 76mm
Epaisseurs de carton admissibles Maximum 8mm/ Minimum 0,71mm,
Can E à BC et 890gr à 1150 gr par m²
Multi-Titan
Machine entièrement automatique pour découper et monter les casiers en carton compact.
Nous consulter
